Базовое руководство по промышленной арматуре: полное описание типов, моделей и обозначений

В промышленном производстве клапаны, являясь ключевыми устройствами управления потоками, широко используются в таких областях, как нефтяная промышленность, химическое машиностроение, энергетика и водоподготовка. Понимание основ работы клапанов крайне важно для их правильного выбора и использования. Эта статья предоставит читателям чёткое отраслевое руководство, описав типы, модели и обозначения клапанов.

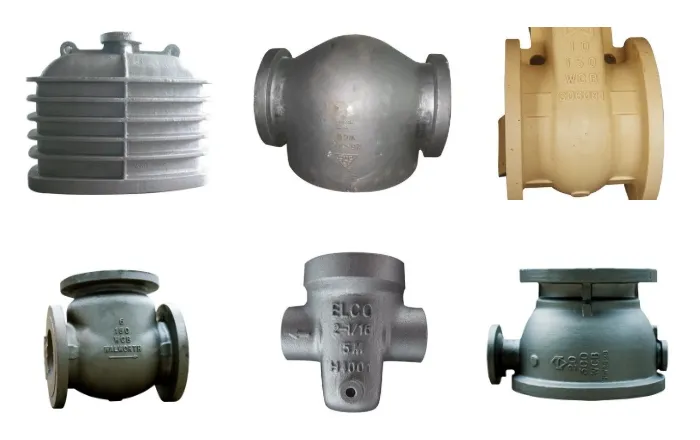

Основные типы промышленной арматуры

Клапаны можно разделить на следующие категории в зависимости от их назначения:

Проходные клапаны

Используются для перекрытия или регулирования потока среды, обеспечивают превосходную герметизацию, но обладают высоким гидравлическим сопротивлением.

Задвижки

Используются для полного открытия или закрытия, обеспечивают низкое гидравлическое сопротивление и подходят для труб большого диаметра, но не подходят для частой регулировки.

Шаровые краны

Обеспечивая быстрое открытие и закрытие, они обеспечивают надёжное уплотнение и подходят для сред с высоким давлением и высокой скоростью потока.

Дисковые затворы

Благодаря простой конструкции и лёгкому весу они подходят для трубопроводов низкого давления большого диаметра и широко используются в водоочистке.

Обратные клапаны

Предотвращают обратный поток среды и доступны в подъёмном и поворотном исполнении.

Предохранительные клапаны

Обеспечивают защиту от избыточного давления, автоматически сбрасывая жидкость для снижения давления в системе.

Регулирующие клапаны

Точно контролируют расход, давление и другие параметры, часто используются в сочетании с автоматизированными системами.

Обозначение модели клапана

Модели клапанов в моей стране обычно составляются в соответствии с национальным стандартом (GB/T 1047-2005). Они состоят из букв и цифр, которые содержат ключевую информацию, такую как тип клапана, способ приведения в действие, тип соединения и материал уплотнения.

Пример: Z41H-16C

Z: Тип клапана (задвижка)

4: Способ соединения (фланцевое соединение)

1: Конструкция (с выдвижным штоком, клиновой, однозапорный)

H: Материал уплотнения (нержавеющая сталь)

16: Номинальное давление (1,6 МПа)

C: Материал корпуса клапана (углеродистая сталь)

Ключевые моменты при выборе клапана

Характеристики среды: коррозионная активность, температура и вязкость влияют на выбор материала (например, нержавеющая сталь, чугун, легированная сталь).

Номинальное давление: выберите соответствующее номинальное давление (PN) или стандарт класса (например, класс 150) в зависимости от рабочего давления системы.

Управление: ручное, электрическое, пневматическое или гидравлическое, с учетом требований автоматизации.

Тенденции отрасли: интеллектуальные технологии и энергосбережение

С развитием Индустрии 4.0 интеллектуальные клапаны (например, системы дистанционного мониторинга на базе Интернета вещей и клапаны автоматического управления) и энергосберегающие клапаны (конструкции с низкой утечкой) становятся новыми тенденциями рынка, обладающими значительным потенциалом для будущего применения в нефтехимической промышленности, новых источниках энергии и других областях.

Несмотря на небольшие размеры, клапаны являются «горлом» промышленных систем. Правильный выбор и обслуживание могут значительно повысить безопасность и эффективность системы. Компаниям следует учитывать условия эксплуатации и выбирать высококачественные клапаны, соответствующие стандартам.
